Czym wytoczyć idealną kulę, sferę zewnątrzną lub wewnętrzną? Jaki zastosować przyrząd? |
|
| | |
|
Na te pytania odpowiadam w poniższej prezentacji. |
| | |

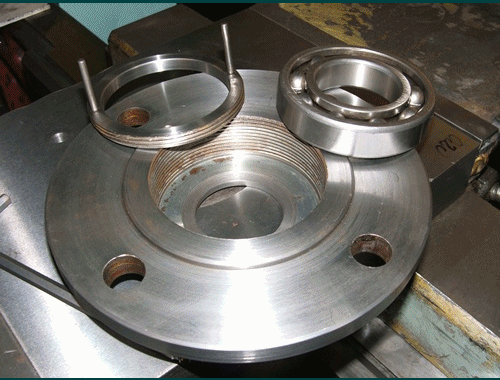

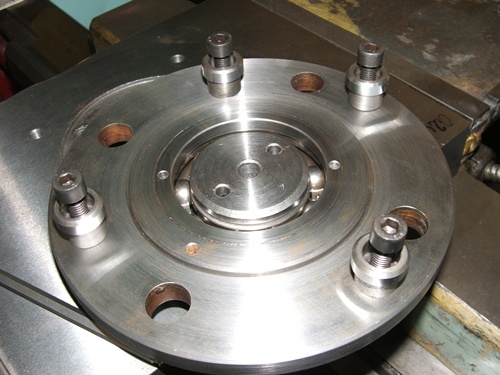

amodzielne wykonanie przyrządu do toczenia kul i sfer, nie jest skomplikowane technologicznie. Za materiał wyjściowy do wytoczenia podstawy posłużyła mi stara kryza rurowa ∅160mm z czterema otworami ∅16mm. Po roztoczeniu kryzy wcisnąłem w nią uprzednio wytoczoną piastę, w której będzie osadzone łożysko kulkowe osi obrotu imaka narzędziowego. Zamknięcie piasty stanowi gwintowany pierścień, który ustala łożysko w gnieździe. Cztery obwodowe otwory w kryzie wykorzystałem do osadzenia redukcji pod śruby imbusowe M8x1,25 stanowiące mocowanie podstawy piasty do sanek suportu poprzecznego.
(kliknij na zdjęcie obok i odśwież stronę) | |

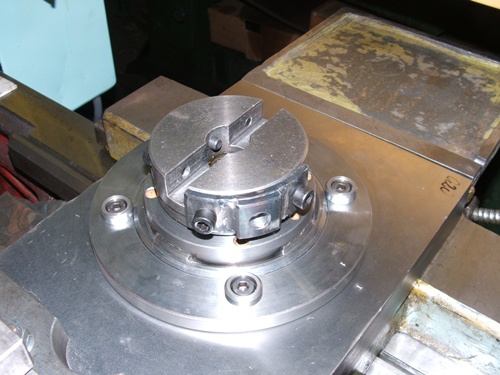

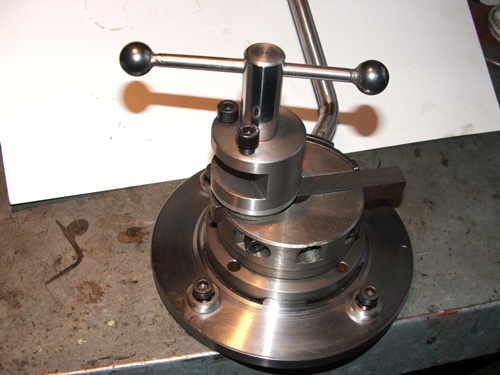

| olejnym elementem układanki jest obrotowy imak narzędziowy. Wytoczyłem go z żeliwa szarego i wyfrezowałem kanał w którym zostanie osadzoa podstawa noża. Prostopadle do kanału wywierciłem i nagwintowałem otwory pod śruby imbusowe M8x1,25 Trzy śruby zaciskają w kanale przesuwną podstawkę noża. Przesunięcie noża względem osi obrotu piasty wpływa na zmianę promienia zataczanego łuku. Po przeciwnej stronie walca zamocowałem gniazdo dźwigni obrotu imaka. Po wciśnięciu imaka w łożysko piasty, zostamie on zabezpieczony wkrętem kołnierzowym M30x1,5
(kliknij na zdjęcie obok i odśwież stronę) |

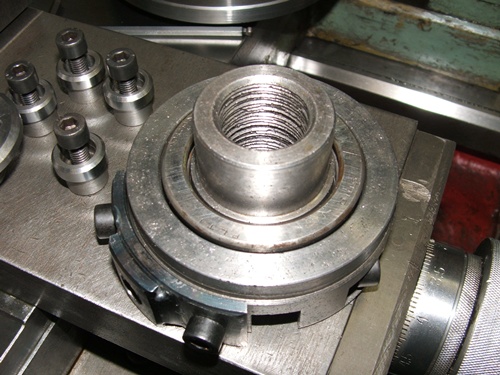

tabilnośc osadzenia piasty i równomierny rozkład nacisków podzczas procesu skrawania zapewnia łożysko wzdłużne osadzone w podtoczeniu imaka.
(kliknij na zdjęcie obok i odśwież stronę) | |

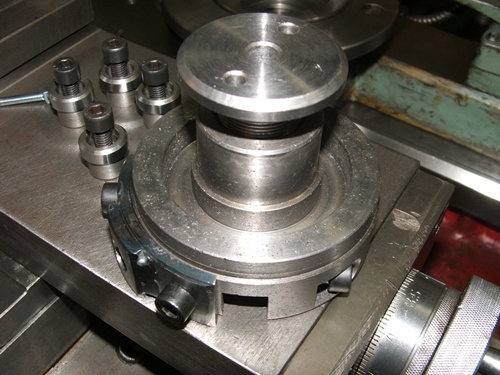

| ielkością momentu "Nm" dokręcenia wkręta kołnieżo- wego reguluje się luz poosiowy imaka względem osadzenia w piaście (napięcie wstępne łożyska).
(kliknij na zdjęcie obok i odśwież stronę) |

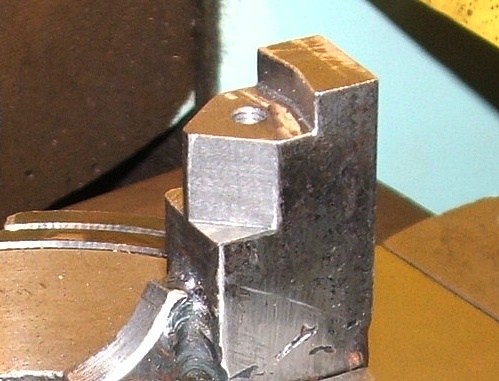

posób wykonania prowadnicy noża i sposób zamocowania płytki z węglików spiekanych pokazują kolejne zdjęcia. Ja zrobiłem prowadnicę i gniazdo płytki skrawającej ze zużytych trzonków noży tokarskich. Po zespawaniu dwóch części pod kątem 90° wyfrezowałem gniazdo do osadzenia płytki. Następnie wkonałem otwór gwintowany M5.
(kliknij na zdjęcie obok) | |
| fekt działania przyrządu widać na załączonym obrazku. Obróbka metalu przebiega gładko bez drgań. Nie potrzeba żadnego wysiłku przy operowaniu dźwignią obrotnicy. Natomiast wadą tej konstrukcji jest brak możliwości wykonania obrotu o 180°, czyli nie można wytoczyć idealnej kuli z odcięciem od materiału. Uniemożliwia to konstrukcja podstawy noża i jego geometria.
(kliknij na zdjęcie obok) |
by wyeliminować powyższą wadę dorobiłem dodatkowy imak nożowy z możliwością niezależnego obrotu i przesunięcia względem osi głównej na obrotnicy. Takie rozwiązanie daje możliwość wytoczenia pełnej kuli z odcięciem. Przy zataczaniu łuku krawędź skrawajaca wyprzedza pumkt zamocowania noża. W poprzedniej konstrukcji było odwrotnie.
(kliknij na zdjęcie obok i odśwież stronę) | |
|
|
